PM4C-RP - PM4C-RP — Duplo e Triplo Efeito (Paneleira)
Foco em Segurança e Robustez
Projetadas sob rígidas normas internacionais, nossas máquinas unem estrutura reforçada de aço com componentes de líderes globais para máxima produtividade industrial.
Segurança Avançada
Cortinas de luz, bloco manifold de segurança de categoria 4 e calço mecânico monitorado de fábrica.
Automação Siemens
Controle lógico programável e painel Touch IHM Siemens para facilidade de parametrização e setup.
Sistemas Bosch Rexroth
Hidráulica avançada com bloco manifold, bombas de alta pressão e válvulas proporcionais Rexroth.
Estrutura Premium
Fabricadas em chapa estrutural de aço carbono soldada e normalizada para assegurar estabilidade dimensional.
Aplicações Recomendadas
Nossas prensas industriais atendem a uma ampla variedade de processos com alta eficiência e repetibilidade.

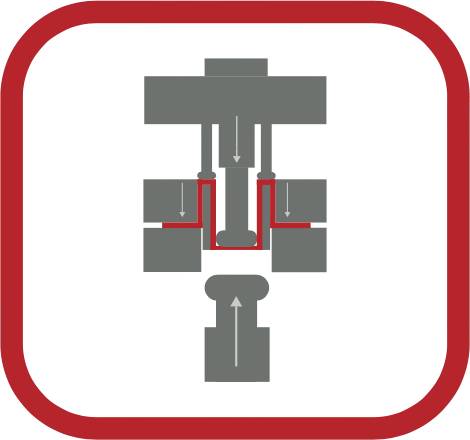

Repuxo invertido

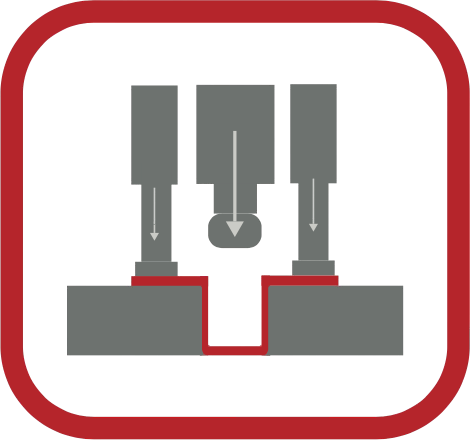

Repuxo profundo
Parâmetros Técnicos
Tabela comparativa de especificações técnicas, capacidades e dimensões dos modelos.
| Especificação | Unidade | 20T I | 20T II | 40T I | 40T II | 60T I | 60T II | 80T I | 80T II | 100T I | 100T II | 125T I | 160T I | 200T I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Força de Avanço | — | 20 | 20 | 40 | 40 | 60 | 60 | 80 | 80 | 100 | 100 | 125 | 160 | 200 |
| Força de Retorno | t | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 16 | 20 |
| Velocidade de Avanço Rápido | mm/s | 250 | 250 | 200 | 200 | 225 | 225 | 225 | 225 | 195 | 195 | 170 | 170 | 200 |
| Velocidade de Repuxo | mm/s | 25 | 25 | 20 | 20 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 5~15 |
| Velocidade de Retorno | mm/s | 200 | 200 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 190 | 150 | 150 |
| Abertura Mesa x Martelo | mm | 600 | 600 | 600 | 750 | 750 | 750 | 750 | 900 | 750 | 900 | 900 | 1.050 | 1.050 |
| Abertura Mesa x Prensa Chapas | mm | 400 | 400 | 400 | 500 | 500 | 500 | 500 | 600 | 500 | 600 | 600 | 700 | 700 |
| Curso do Cilindro | mm | 400 | 400 | 400 | 500 | 500 | 500 | 500 | 600 | 500 | 600 | 600 | 700 | 700 |
| Curso do Prensa Chapas | mm | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 300 | 250 | 300 | 300 | 350 | 350 |
| Diâmetro do Prensa Chapas | mm | 400 | 600 | 500 | 700 | 500 | 700 | 500 | 800 | 500 | 800 | 800 | 950 | 950 |
| Dimensões da Mesa (Entre Colunas) | mm | 500 x 500 | 900 x 700 | 600 x 600 | 1.000 x 800 | 600 x 600 | 1.000 x 800 | 800 x 600 | 1.200 x 1.000 | 800 x 600 | 1.200 x 1.000 | 1.200 x 1.000 | 1.400 x 1.000 | 1.400 x 1.000 |
| Diâmetro do Furo na Mesa | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Distância entre Solo e Mesa | mm | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 |
| Motor | CV | 7,5 | 7,5 | 10 | 10 | 15 | 15 | 20 | 20 | 30 | 30 | 30 | 30 | 30 |
| Capacidade de Óleo (AW46) | l | 120 | 120 | 150 | 150 | 180 | 180 | 220 | 220 | 260 | 260 | 260 | 360 | 380 |
| Largura (Frontal) | mm | 1.000 | 1.400 | 1.100 | 1.500 | 1.120 | 1.520 | 1.360 | 1.760 | 1.360 | 1.900 | 1.900 | 2.140 | 2.320 |
| Profundidade (Lateral) | mm | 1.000 | 1.200 | 1.100 | 1.300 | 1.120 | 1.320 | 1.160 | 1.560 | 1.160 | 1.700 | 1.700 | 1.740 | 1.920 |
| Altura | mm | 2.800 | 2.800 | 2.850 | 2.850 | 2.950 | 2.950 | 3.050 | 3.250 | 3.200 | 3.350 | 3.550 | 3.750 | 3.900 |
| Peso Aproximado | Kg | 3.000 | 4.000 | 4.000 | 5.000 | 5.000 | 6.000 | 6.000 | 7.000 | 7.000 | 8.500 | 9.000 | 12.000 | 13.000 |
* Nota: Os valores entre parênteses indicam a especificação para curso reduzido (alta velocidade). A profundidade da garganta (Slide center to machine distance) é totalmente personalizável conforme necessidade do cliente.
Itens de Série do Equipamento
Sistemas de segurança, comandos e componentes integrados de fábrica neste modelo PM4C-RP para garantir máxima eficiência.
Bloco manifold monitorado - Categoria 4
De SérieCLP de segurança
De SérieCalço de segurança
De SérieCortina de luz
De SérieGrade de proteção
De SérieBotão de emergência
De SérieConsole bimanual com simultaneidade
De SériePrensa-chapas
De SérieRegulagem de pressão do prensa-chapas
De SérieExtrator inferior mecânico
De SérieAplicações Recomendadas
Processos produtivos, operações industriais e materiais especialmente indicados para o modelo PM4C-RP.
Repuxo
RecomendadoRepuxo profundo
RecomendadoRepuxo invertido
RecomendadoAço carbono, aço inoxidável, alumínio e derivados
RecomendadoBaixa manutenção, ruído e vibração
RecomendadoAtendimento às normas de segurança mais exigentes
RecomendadoCompatibilidade com alimentadores, robôs, acessórios, componentes e periféricos
RecomendadoMartelo guiado por buchas de bronze deslizantes e lubrificadas em quatro colunas de aço cromado
RecomendadoFabricação de peças que exigem qualidade e precisão
RecomendadoRepuxo com setup rápido, maior durabilidade das ferramentas e melhor qualidade das peças repuxadas
RecomendadoUtensílios domésticos, luminárias, vasos de pressão, botijões de gás, barris, extintores e copos de filtro
RecomendadoItens Opcionais e Periféricos
Recursos avançados de automação, sensores, cilindros auxiliares e periféricos sob medida para o modelo PM4C-RP.
CLP + IHM (Controlador Lógico Programável + Interface Homem-Máquina)
OpcionalBomba de vazão variável
OpcionalPrensa-chapas guiado nas colunas principais
OpcionalBraços de apoio e réguas com esferas ou roletes para colocação de ferramentas
OpcionalBomba de baixo ruído
OpcionalTrocador de calor para resfriamento do óleo
OpcionalCortina de luz com feixes flutuantes
OpcionalProteção sanfonada para as colunas
OpcionalPintura customizada
OpcionalCilindro extrator ou almofada
OpcionalModelos Disponíveis
Veja todas as variações construtivas e modelos de prensas desenvolvidos sob esta linha de produtos.
PM4C-RP — Duplo e Triplo Efeito (Paneleira)
