Início / Produtos / Prensas Hidráulicas 4 Colunas / PM4C-ST PM4C-ST — Simples/Duplo Efeito

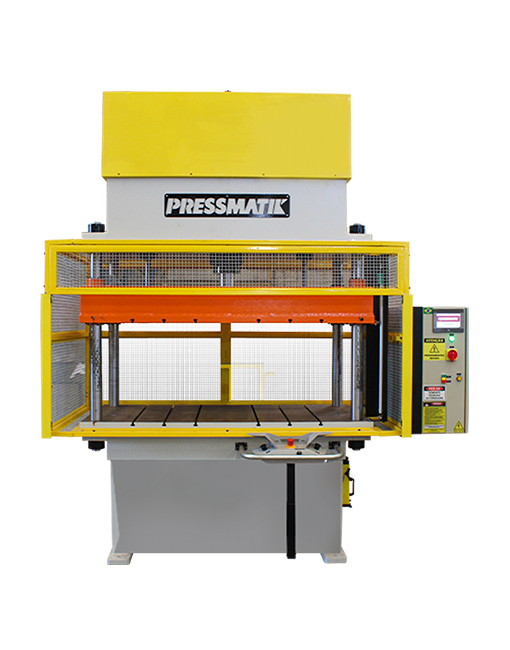

PM4C-ST — Simples/Duplo Efeito
Equipamento Pesado

PM4C-ST - PM4C-ST — Simples/Duplo Efeito

Capacidade da Prensa: 60 ~ 2000 Ton

Baixar Catálogo Técnico (PDF) Solicitar Orçamento deste Modelo
Destaques Tecnológicos & Engenharia de Precisão

Foco em Segurança e Robustez

Projetadas sob rígidas normas internacionais, nossas máquinas unem estrutura reforçada de aço com componentes de líderes globais para máxima produtividade industrial.

Segurança Avançada

Cortinas de luz, bloco manifold de segurança de categoria 4 e calço mecânico monitorado de fábrica.

Automação Siemens

Controle lógico programável e painel Touch IHM Siemens para facilidade de parametrização e setup.

Sistemas Bosch Rexroth

Hidráulica avançada com bloco manifold, bombas de alta pressão e válvulas proporcionais Rexroth.

Estrutura Premium

Fabricadas em chapa estrutural de aço carbono soldada e normalizada para assegurar estabilidade dimensional.

Aplicações

Aplicações Recomendadas

Nossas prensas industriais atendem a uma ampla variedade de processos com alta eficiência e repetibilidade.

Corte

Corte

Dobra

Dobra

Estampagem

Estampagem

Montagem

Montagem

Progressivo

Progressivo

Rebarbação

Rebarbação

Repuxo

Repuxo

DIMENSÕES & ENGENHARIA

Parâmetros Técnicos

Tabela comparativa de especificações técnicas, capacidades e dimensões dos modelos.

Especificação Unidade 40T I 40T II 40T III 60T I 60T II 60T III 80T I 80T II 80T III 100T I 100T II 100T III 125T I 125T II 125T III 160T I 160T II 160T III 200T I 200T II 250T I 250T II 300T I 300T II 300T III 400T I 400T II 400T III 400T IV 500T I 500T II 500T III 600T I 600T II 600T III 600T IV 800T I 800T II 800T III 1.100T I 1.100T II 1.100T III 1.500T I 1.500T II 1.500T III 2.000T I 2.000T II 2.000T III 2.500T I 2.500T II 2.500T III
Força de Avanço — 40 40 40 60 60 60 80 80 80 100 100 100 125 125 125 160 160 160 200 200 250 250 300 300 300 400 400 400 400 500 500 500 600 600 600 600 800 800 800 1.100 1.100 1.100 1.500 1.500 1.500 2.000 2.000 2.000 2.500 2.500 2.500
Força de Retorno t 4 4 4 6 6 6 8 8 8 10 10 10 12 12 12 16 16 16 20 20 25 25 30 30 30 40 40 40 40 50 50 50 60 60 60 60 80 80 80 110 110 110 150 150 150 200 200 200 250 250 250
Velocidade de Avanço Rápido mm/s 200 200 200 225 225 225 225 225 225 195 195 195 170 170 170 170 170 170 200 200 260 260 250 250 250 250 250 250 250 300 300 300 300 300 300 300 350 300 300 300 300 300 300 300 300 300 300 300 300 300 300
Velocidade de Trabalho mm/s 20 20 20 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 5~15 5~15 5~15 5~15 5~15 5~15 5~15 5~12 5~12 5~12 5~12 5~12 5~12 5~12 4~10 4~10 4~10 4~10 4~10 4~10 4~10 4~9 4~9 4~9 3~8 3~8 3~8 3~8 3~8 3~8 2~7 2~7 2~7
Velocidade de Retorno mm/s 130 130 130 130 130 130 130 130 130 130 130 130 190 190 190 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 130 130 130 130 130 130 130 130 130 130 130 130
Abertura Mesa x Martelo mm 600 600 800 600 600 800 600 800 1.000 600 800 1.000 800 1.000 1.000 800 1.000 1.000 800 1.000 800 1.000 800 1.000 1.200 800 1.000 1.200 1.400 1.000 1.200 1.400 1.000 1.000 1.200 1.400 1.000 1.200 1.400 1.200 1.400 1.600 1.200 1.400 1.600 1.400 1.600 1.800 1.400 1.600 1.800
Curso do Cilindro mm 400 400 600 400 400 600 400 600 800 400 600 800 600 800 800 600 800 800 600 800 600 800 600 800 1.000 600 800 1.000 1.000 800 1.000 1.000 800 800 1.000 1.000 800 1.000 1.200 1.000 1.200 1.400 1.000 1.200 1.400 1.200 1.400 1.600 1.200 1.400 1.600
Dimensões da Mesa (Entre Colunas) mm 600 x 600 1.000 x 800 1.400 x 1.000 600 x 600 1.000 x 800 1.400 x 1.000 800 x 600 1.200 x 1.000 1.600 x 1.200 800 x 600 1.200 x 1.000 1.600 x 1.200 800 x 600 1.200 x 1.000 1.800 x 1.400 1.000 x 800 1.400 x 1.000 1.800 x 1.400 1.000 x 800 1.400 x 1.000 1.000 x 800 1.600 x 1.200 1.200 x 1.000 1.600 x 1.200 2.000 x 1.400 1.200 x 1.000 1.600 x 1.200 2.000 x 1.400 2.600 x 1.600 1.600 x 1.200 2.000 x 1.400 2.600 x 1.600 1.400 x 1.000 1.800 x 1.400 2.400 x 1.600 2.800 x 1.800 1.600 x 1.200 2.000 x 1.400 2.600 x 1.600 2.400 x 1.600 2.800 x 1.800 3.600 x 2.000 2.400 x 1.600 2.800 x 1.800 3.600 x 2.000 2.600 x 1.600 3.000 x 1.800 4.000 x 2.200 2.600 x 1.600 3.000 x 1.800 4.000 x 2.200
Distância entre Solo e Mesa mm 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 850 1.000 1.000 1.000 1.000 1.000 1.000 1.200 1.200 1.200 1.200 1.200 1.200
Motor CV 10 10 10 15 15 15 20 20 20 30 30 30 30 30 30 30 30 30 30 30 40 40 50 50 50 60 60 60 60 75 75 75 75 75 75 75 100 100 100 150 125 125 150 150 150 200 200 200 250 250 250
Capacidade de Óleo (AW46) l 150 150 150 180 180 180 220 220 220 260 260 260 260 260 260 360 360 360 380 380 450 450 560 560 560 700 700 700 700 900 900 900 1.000 1.000 1.000 1.000 1.100 1.100 1.100 1.500 1.500 1.500 1.800 1.800 1.800 2.500 2.500 2.500 2.800 2.800 2.800
Largura (Frontal) mm 1.100 1.500 - 1.120 1.520 - 1.360 1.760 - - 1.900 - - 1.900 - - 2.140 - - 2.320 - 2.600 - 2.800 - - 2.800 - - 2.900 - - - 3.200 - - - - - - - - - - - - - - - - -
Profundidade (Lateral) mm 1.100 1.300 - 1.120 1.320 - 1.160 1.560 - - 1.700 - - 1.700 - - 1.740 - - 1.920 - 2.200 - 2.400 - - 2.400 - - 2.500 - - - 2.800 - - - - - - - - - - - - - - - - -
Altura mm 2.850 2.850 - 2.950 2.950 - 3.050 3.250 - - 3.350 - - 3.550 - - 3.750 - - 3.900 - 4.000 - 4.000 - - 4.200 - - 4.300 - - - - - - - - - - - - - - - - - - - - -
Peso Aproximado Kg 4.000 5.000 7.000 5.000 6.000 8.000 6.000 7.000 9.000 7.000 8.500 10.000 8.000 9.000 11.000 10.000 12.000 14.000 11.000 13.000 12.000 13.000 20.000 21.500 24.000 21.500 23.500 25.000 32.000 35.000 45.000 50.000 45.000 50.000 60.000 75.000 55.000 60.000 70.000 95.000 105.000 125.000 110.000 115.000 140.000 145.000 160.000 180.000 165.000 180.000 215.000

* Nota: Os valores entre parênteses indicam a especificação para curso reduzido (alta velocidade). A profundidade da garganta (Slide center to machine distance) é totalmente personalizável conforme necessidade do cliente.

VERSATILIDADE OPERACIONAL

Aplicações Recomendadas

Processos produtivos, operações industriais e materiais especialmente indicados para o modelo PM4C-ST.

Universal

Recomendado

Todos os tipos de empresas, metalúrgicas ou não

Recomendado

Setup rápido do ferramental, maior durabilidade das ferramentas e melhor qualidade das peças

Recomendado

Baixa manutenção, ruído e vibração

Recomendado

Atendimento às normas de segurança mais exigentes

Recomendado

Compatibilidade com alimentadores, robôs, acessórios, componentes e periféricos

Recomendado

Martelo guiado por buchas de bronze deslizantes e lubrificadas em quatro colunas de aço cromado

Recomendado

Corte, dobra, repuxo, estampagem, rebarbação, montagem e desmontagem, moldagem, estampagem progressiva, compactação e forjamento

Recomendado

Materiais metálicos e não metálicos, borrachas, fibras, compostos/SMC, tecidos, plásticos, madeira, cerâmicas, pós, químicos e orgânicos

Recomendado

Fabricação de peças que exigem qualidade e precisão

Recomendado
PERSONALIZAÇÃO SOB MEDIDA

Itens Opcionais e Periféricos

Recursos avançados de automação, sensores, cilindros auxiliares e periféricos sob medida para o modelo PM4C-ST.

CLP + IHM (Controlador Lógico Programável + Interface Homem-Máquina)

Opcional

Temporizador

Opcional

Válvulas proporcionais de vazão e pressão

Opcional

Célula de carga

Opcional

Leitor biométrico ou de código de barras

Opcional

Preparação para sistema supervisório

Opcional

Bomba de vazão variável

Opcional

Acumulador de pressão

Opcional

Mesa móvel

Opcional

Braços de apoio e réguas com esferas ou roletes para colocação de ferramentas

Opcional

Bomba de baixo ruído

Opcional

Trocador de calor para resfriamento do óleo

Opcional

Cortina de luz com feixes flutuantes

Opcional

Proteção sanfonada para as colunas

Opcional

Pintura customizada

Opcional

Cilindro extrator ou almofada de duplo efeito

Opcional

Aquecimento

Opcional
