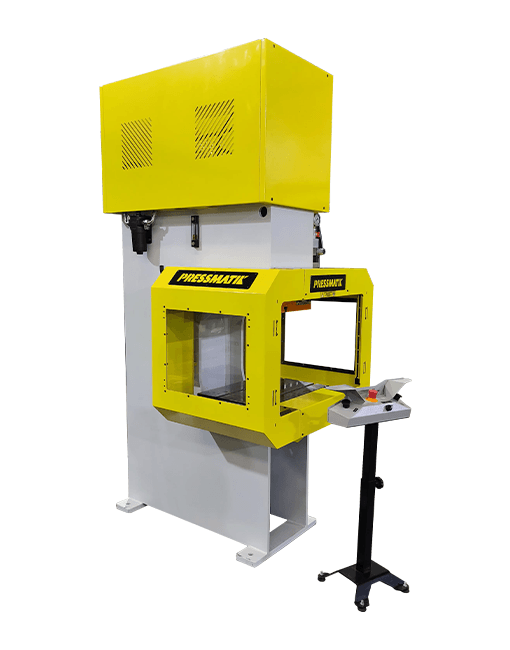

PMC-ST - Prensa Hidráulica tipo "C" Stander

Name: PMC-ST - Prensa Hidráulica tipo "C" Stander
Brand: Pressmatik
Availability: InStock

Capacidade da Prensa: 25 ~ 160 Ton

Baixar Catálogo Técnico (PDF)

Solicitar Orçamento deste Modelo

Destaques Tecnológicos & Engenharia de Precisão

Foco em Segurança e Robustez

Projetadas sob rígidas normas internacionais, nossas máquinas unem estrutura reforçada de aço com componentes de líderes globais para máxima produtividade industrial.

Segurança Avançada

Cortinas de luz, bloco manifold de segurança de categoria 4 e calço mecânico monitorado de fábrica.

Automação Siemens

Controle lógico programável e painel Touch IHM Siemens para facilidade de parametrização e setup.

Sistemas Bosch Rexroth

Hidráulica avançada com bloco manifold, bombas de alta pressão e válvulas proporcionais Rexroth.

Estrutura Premium

Fabricadas em chapa estrutural de aço carbono soldada e normalizada para assegurar estabilidade dimensional.

Aplicações

Aplicações Recomendadas

Nossas prensas industriais atendem a uma ampla variedade de processos com alta eficiência e repetibilidade.

Corte

Dobra

Duplo efeito

Estampagem

Montagem

Progressivo

Rebarbação

Repuxo

DIMENSÕES & ENGENHARIA

Parâmetros Técnicos

Tabela comparativa de especificações técnicas, capacidades e dimensões dos modelos.

Especificação	Unidade	10T	20T	30T	40T	60T	80T	100T	120T	160T	200T	250T	300T	400T	500T	600T
Força de Prensagem	t	10	10	30	40	60	80	100	120	160	200	250	300	400	500	600
Força de Retorno	t	1,5	1,5	3,5	6	7	8	10	11	11	12	15	30	30	40	50
Velocidade de Avanço Rápido	mm/s	275	275	275	200	225	225	195	170	170	200	200	240	250	250	250
Velocidade de Trabalho	mm/s	25	25	25	20	15	15	15	15	15	15	15	12	10	10	8
Velocidade de Retorno	mm/s	175	175	175	130	145	145	140	200	200	250	225	170	170	150	150
Abertura Mesa x Martelo	mm	450	450	450	450	550	600	600	700	700	800	800	1.000	1.000	1.500	1.500
Curso do Cilindro	mm	250	250	250	250	330	330	400	400	500	500	500	800	800	800	800
Mesa (Frente x Profundidade)	mm	600 x 450	600 x 450	600 x 450	600 x 450	750 x 600	750 x 600	750 x 600	950 x 650	950 x 650	1.200 x 800	1.200 x 800	1800 x 1.000	1800 x 1.000	1.800 x 1.100	1.800 x 1.100
Saída de Cavaco	Ø	150	150	150	150	150	150	150	150	150	150	200	200	200	250	250
Martelo (Frente x Profundidade)	mm	500 x 200	500 x 200	500 x 200	500 x 200	650 x 320	650 x 320	650 x 320	950 x 400	940 x 400	1.000 x 400	1.000 x 400	1.200 x 800	1.200 x 800	2.000 x 1.200	2.000 x 1.200
Furo para Espiga	Ø	38	38	38	38	50	50	50	50	50	50	50	50	50	50	50
Centro do Pistão até a Estrutura	mm	340	340	340	340	400	400	400	500	500	600	600	700	700	800	800
Vão Frontal da Grade (LxA)	mm	800 x 650	800 x 650	800 x 650	800 x 450	950 x 750	950 x 800	950 x 800	1.150 x 850	1.150 x 850	1.500 x 1.100	1.500 x 1.100	2.200 x 1.400	2.200 x 1.400	2.300 x 2.000	2.300 x 2.000
Motor	CV	3	3	7,5	10	15	20	20	25	30	40	40	75	75	100	100
Capacidade de Óleo (AW68)	l	180	180	180	200	400	400	400	600	600	800	800	1.500	1.500	1.500	2.000
Largura (Frontal)	mm	800	800	800	800	950	950	950	1.150	1.150	-	-	-	-	-	-
Profundidade (Lateral)	mm	1.200	1.200	1.200	1.200	1.600	1.600	1.650	1.650	1.850	-	-	-	-	-	-
Peso Aproximado	Kg	1.100	1.100	1.250	1.600	2.800	3.800	3.900	5.100	6.700	10.500	11.000	20.000	23.000	30.000	40.000

* Nota: Os valores entre parênteses indicam a especificação para curso reduzido (alta velocidade). A profundidade da garganta (Slide center to machine distance) é totalmente personalizável conforme necessidade do cliente.
